スリット加工とは？仕組み・種類・材料・品質まで徹底解説
2026.07.28
フィルムや金属箔、絶縁紙といった広幅の材料を、必要な幅に切り分けて巻き取る——それがスリット加工です。電子部品や電池、モーターなど、あらゆる精密製品の川上でこの加工が使われていますが、その仕組みや品質を左右する要素は意外と体系的に語られていません。
この記事では、スリット加工の定義や機械の構造、刃の種類、巻き取り方式、代表的な品質トラブル、材料別のポイント、そして外注時の考え方までを、購買・技術ご担当者の視点で一通り整理します。個別テーマの詳細は関連記事へリンクしていますので、全体像をつかむ入り口としてご活用ください。
スリット加工とは？
１．スリット加工の定義と「広幅原反 → 細幅スリット」の基本
スリット加工とは、ロール状に巻かれた広幅の材料（原反）を、長さ方向（流れ方向）に沿って複数の細い幅へ連続的に切り分け、再びロール状に巻き取る加工です。「スリット（slit）」は「細長い切れ目」を意味し、材料を送りながら回転する刃で切断していきます。
製造現場では、材料メーカーから供給される広幅ロールをそのまま使えることは少なく、最終製品や後工程の装置に合わせた幅へ調整する必要があります。たとえば1,000mm幅の原反を、50mm幅×複数条や、10mm幅の細幅へと切り分ける——こうした「広幅原反から細幅スリットへ」という流れが、スリット加工の基本です。
切り分けられた各条（各列）は、それぞれ独立したロールとして巻き取られます。1回の加工で何条取れるか、どの幅で何巻に仕上げるかは、材料の性質や後工程の要求に応じて設計します。
２．シートカット・断裁との違い
スリット加工と混同されやすいのが、シートカットや断裁です。大きな違いは「ロールのまま連続処理するか」「枚葉（まいよう＝一枚ずつのシート）に切り分けるか」にあります。
スリット加工は、材料をロールからロールへと連続で流しながら幅方向に切り分けます。一方、シートカットは流れ方向を横断するように切断し、決められた長さのシート（枚葉）にします。断裁は主に紙などを積み重ねた状態で所定寸法に切り揃える加工を指します。
つまりスリット加工の成果物は「細幅のロール」、シートカットの成果物は「一定寸法のシート」です。後工程がロール・トゥ・ロールの装置なのか、枚葉を扱う装置なのかによって、どちらの加工が必要かが決まります。詳しくは「スリット加工とシートカット・断裁の違い」で解説します。
３．どんな製品・材料に使われるか
スリット加工は、対象となる材料の幅精度や端面品質が最終製品の性能に直結する分野で、特に重要になります。代表的な材料と用途は次の通りです。
- 機能性フィルム（ポリイミド、PETなど）：電子部品、ディスプレイ、絶縁材料
- 金属箔（銅箔、アルミ箔、SUS箔）：リチウムイオン電池の電極、電子回路、放熱・遮蔽材
- 絶縁紙・アラミド紙：モーターや変圧器のコイル絶縁
- 粘着テープ・ラミネート積層材：封止、固定、保護用途
これらはいずれも、幅のばらつきや切断面のバリ・ダレが後工程の不良や製品性能の低下につながりやすい材料です。だからこそ、スリット加工そのものの精度と品質管理が問われます。
スリッター（スリット加工機）の構造と仕組み
１．巻出・パスライン・巻取の3要素

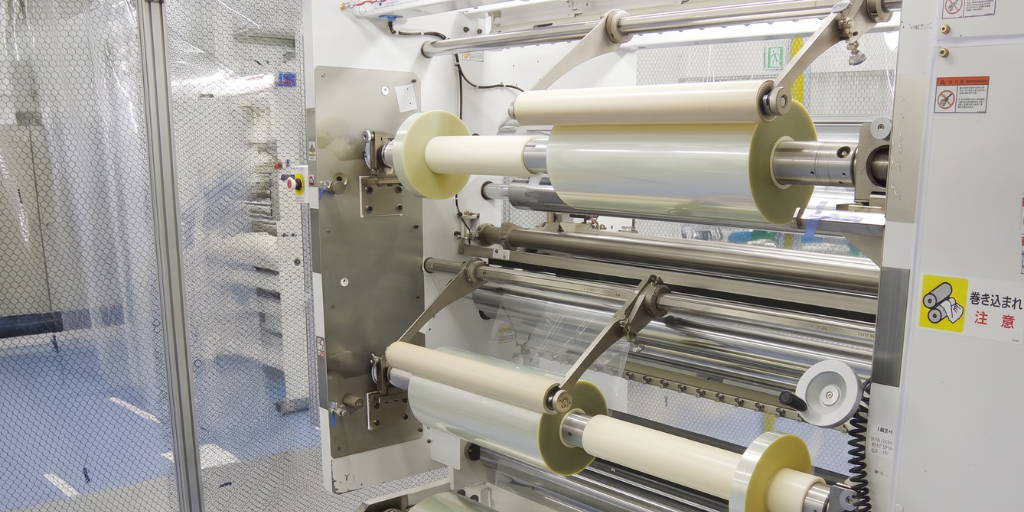

スリット加工を行う機械を「スリッター」と呼びます。スリッターは大きく分けて、材料を送り出す巻出部（アンワインダー）、材料を刃まで導いて切断するパスライン（切断部）、切り分けた材料を巻き取る巻取部（ワインダー）の3つの要素で構成されます。
原反は巻出部にセットされ、一定の張力を保ちながら送り出されます。パスラインを通る間に、セットされた刃によって指定の幅に切断され、その後、各条が巻取部でそれぞれのロールに巻き上げられます。この巻出 → 切断 → 巻取という一連の流れを、材料に無理な負荷をかけずに安定して連続させることが、スリッターの基本的な役割です。
機械の構造や各部の役割は「スリッターの構造と仕組み」で詳しく解説しています。
２．テンション管理という考え方
スリット加工の品質を語るうえで欠かせないのが「テンション（張力）管理」です。材料は巻出から巻取まで、常に適切な張力で搬送される必要があります。
張力が強すぎると材料が伸びたり変形したりし、弱すぎると蛇行やシワ、巻きズレの原因になります。特に薄いフィルムや箔ほど、わずかな張力の変動が品質に影響します。そのためスリッターでは、巻出・パスライン・巻取のそれぞれで張力を管理し、材料の性質に合わせて最適化します。
張力に起因するトラブルとその対策は「巻きズレ・蛇行・シワの原因とテンション管理」で詳しく取り上げます。
スリット刃の種類と使い分け
１．シェアカット・スコアカット・レザーの概要
スリット加工で使われる刃（切断方式）には、代表的なものとしてシェアカット、スコアカット、レザー（レザーカット）があります。それぞれ切断の原理が異なり、適した材料や求められる品質によって使い分けます。
- シェアカット：上刃と下刃をハサミのように噛み合わせて切断する方式。金属箔や厚みのある材料、高い端面品質が求められる用途に向きます。
- スコアカット：受けロールに丸刃を押し当てて切断する方式。フィルム類などで広く使われます。
- レザー（レザーカット）：カミソリ状の刃を材料に当てて切る方式。薄いフィルムなどに用いられます。
いずれの方式にも得意・不得意があり、同じ材料でも要求される端面品質やバリの許容度によって最適な選択は変わります。
２．材料・要求品質による刃の選定
刃の選定は、材料の種類・厚み・硬さと、後工程が求める端面品質のバランスで決まります。たとえば金属箔ではバリの発生を抑えることが重要になるため、シェアカットが選ばれることが多い一方、薄いフィルムでは切断抵抗の小さいレザーやスコアが適する場合があります。
また、刃は使用とともに摩耗し、切れ味の低下がバリやダレの原因になります。そのため、刃の種類選定だけでなく、刃の状態管理も品質を左右する重要な要素です。刃ごとの特性と使い分けの詳細は「スリット刃の種類と使い分け」で解説します。
巻き取り方式とコア選定の基礎
１．レコード巻きを中心とした巻取方式
切り分けた材料をどう巻き取るかも、スリット加工の品質を左右します。代表的な巻取方式が「レコード巻き」です。レコード盤のように、コア（巻芯）に対して材料を幅方向にずらさず、同じ位置で重ねて巻いていく方式で、端面が揃った巻き上がりになります。
巻き取りでは、巻き始めから巻き終わりまで巻硬さ（巻きの締まり具合）を適切に保つことが重要です。巻きが緩すぎると搬送中に巻きズレが起き、締まりすぎると材料に負荷がかかって変形やブロッキング（層同士の貼り付き）の原因になります。
なお、材料を幅方向に往復させながら綾状に巻く「トラバース巻き」については、協力会社との連携によるワンストップ対応で承っています。
２．コア径・巻長・巻硬さの考え方
巻き取りロールの仕様は、コア（巻芯）の径・材質、1巻あたりの巻長（巻き取る長さ）、巻硬さなどで決まります。これらは後工程の装置がセットできるコア径や、扱いやすい重量・外径に合わせて設計します。
コア径が小さすぎると材料に急な曲率がかかって巻き癖やダメージの原因になり、巻長が長すぎるとロールが重くなり取り扱いにくくなります。後工程の条件と材料の性質を踏まえたコア選定が、実務では欠かせません。巻取方式とコア選定の詳細は「巻き取り方式の基礎とコア選定」で解説します。
スリット加工の品質と代表的なトラブル
スリット加工の品質は、「切断面（端面）の品質」と「巻き上がりの品質」の両面で評価されます。ここでは代表的なトラブルを概観し、それぞれの詳細記事へご案内します。
１．バリ・ダレ・カエリ
切断面に生じる代表的な欠陥が、バリ・ダレ・カエリです。バリは切断面に残る微小な突起、ダレは切断時に材料が引き込まれて丸くなる現象、カエリは切断面が反り返る現象を指します。これらは刃の状態、切断方式、材料特性、加工条件が複合的に絡んで発生します。
特に金属箔では、バリが後工程でのショートや不良の原因になりやすいため、厳密な管理が求められます。原因の切り分けと対策は「バリ・ダレ・カエリの原因と対策」および「金属箔のスリット加工とバリ対策」で詳しく解説します。
２．巻きズレ・蛇行・シワとテンション
巻き上がったロールの端面がずれる「巻きズレ」、材料が左右に振れる「蛇行」、材料に折れやたるみが生じる「シワ」は、いずれも搬送中の張力バランスや材料の走行安定性に起因します。前述のテンション管理が、これらのトラブルを抑える鍵になります。詳細は「巻きズレ・蛇行・シワの原因とテンション管理」をご覧ください。
３．静電気・異物・クリーン環境
フィルム材料は搬送中の摩擦で静電気を帯びやすく、静電気は異物（ゴミ・塵）の付着を招きます。付着した異物は、切断不良や後工程での欠陥の原因になります。特に電子材料や光学用途では、加工環境の清浄度（クリーン度）が品質を大きく左右します。対策の考え方は「静電気・異物対策とクリーン環境の重要性」で取り上げます。
４．薄物・極薄材、公差・幅精度
材料が薄くなるほど、切断や巻き取りの難易度は上がります。極薄のフィルムや金属箔では、わずかな張力変動やわずかなバリが致命的な不良につながることがあります。また、要求される幅の公差（許容できる寸法のばらつき）をどこまで満たせるかも、実務上の重要な関心事です。これらは「薄物フィルム・極薄金属箔スリットの技術課題」と「スリット加工の公差・幅精度はどこまで出せるか」で詳しく解説します。
材料別に見るスリット加工のポイント
スリット加工の勘所は、扱う材料によって大きく異なります。ここでは代表的な材料群ごとに、特に注意すべきポイントを概観します。

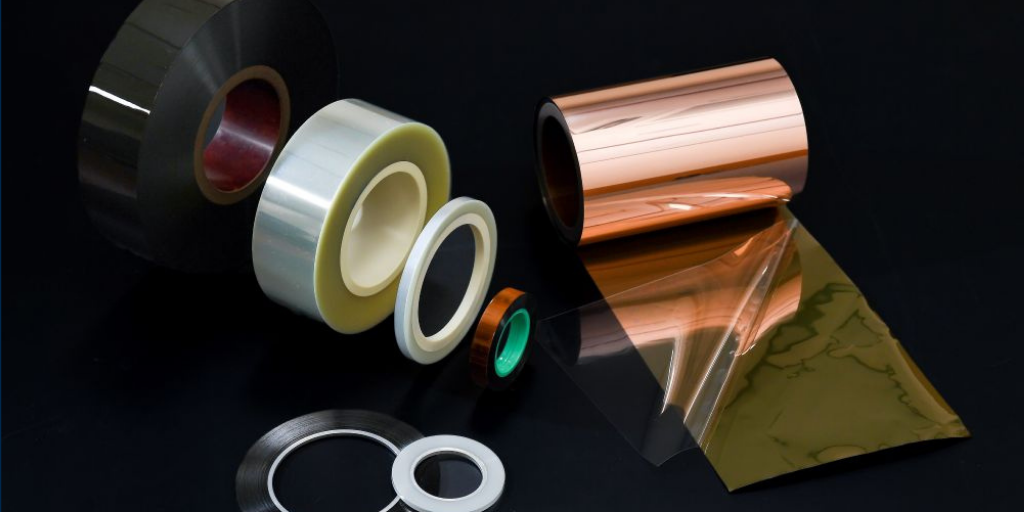

１．機能性フィルム（ポリイミド・PET等）
ポリイミドフィルムやPETフィルムに代表される機能性フィルムは、電子部品や絶縁、光学など幅広い用途で使われます。これらは薄く、静電気を帯びやすく、熱や張力の影響を受けやすいため、搬送時の張力管理と加工環境の清浄度が特に重要になります。
ポリイミドは耐熱性・絶縁性に優れる一方、材料コストが高く、切断品質や歩留まりへの要求が厳しい傾向があります。PETは汎用性が高く用途が広い分、要求される幅精度や端面品質が用途ごとに大きく異なります。それぞれの加工ポイントは「ポリイミドフィルムのスリット加工のポイント」「PET・各種機能性フィルムのスリット加工」で解説します。

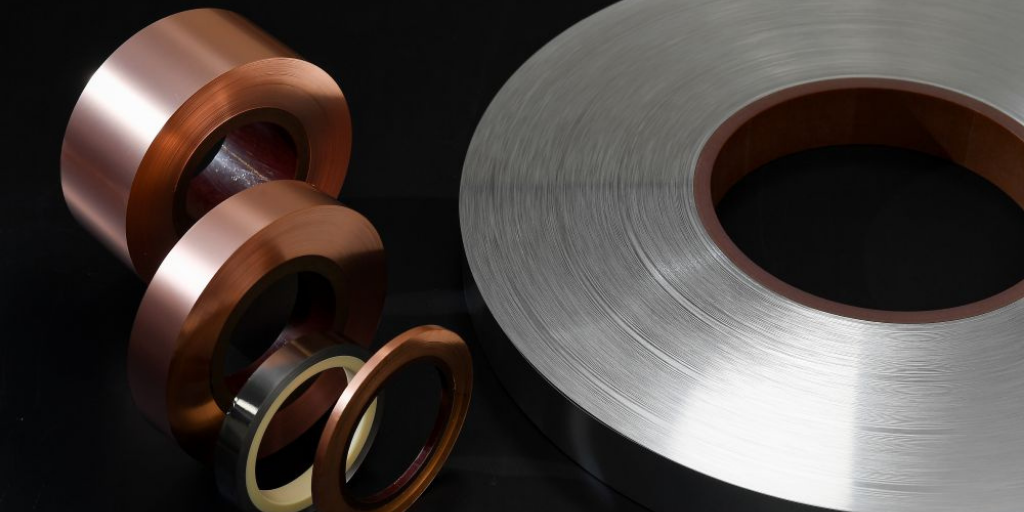

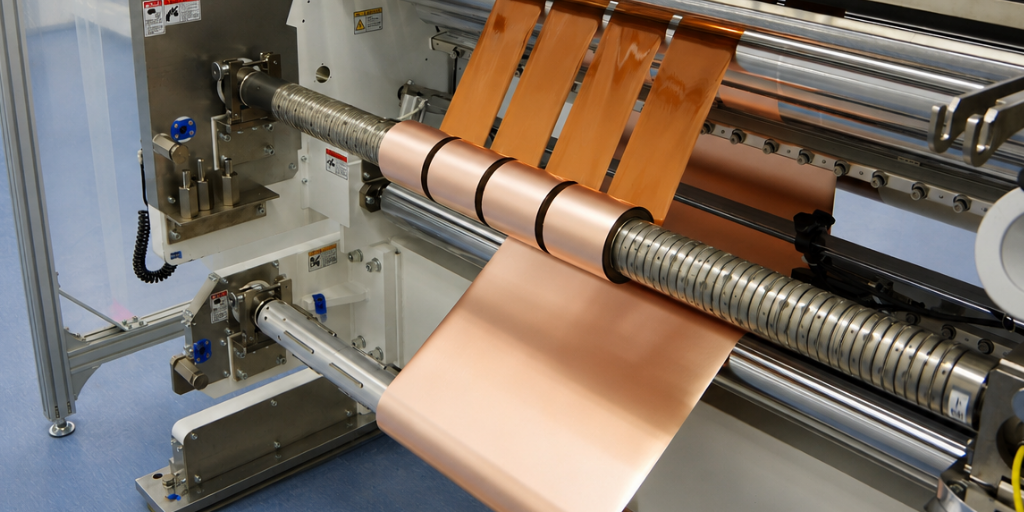

２．金属箔（銅箔・アルミ箔・SUS箔）
銅箔、アルミ箔、SUS箔などの金属箔は、リチウムイオン電池の電極材や電子回路、放熱・遮蔽材として使われます。金属箔のスリット加工で最大の関心事はバリ対策です。切断面に生じたバリは、電池のショートや後工程での不良につながるため、刃の選定・状態管理と加工条件の最適化が欠かせません。
また、極薄の金属箔は破断や変形のリスクが高く、張力管理の難易度も上がります。金属箔特有の課題は「金属箔（銅箔・アルミ箔・SUS箔）のスリット加工とバリ対策」で詳しく取り上げます。
３．絶縁紙・アラミド紙、粘着・積層材
アラミド紙をはじめとする絶縁紙は、モーターや変圧器のコイル絶縁に使われ、耐熱性と絶縁性が求められます。紙系材料は繊維の毛羽立ちや粉の発生に注意が必要で、端面をきれいに保つ加工が求められます。詳細は「アラミド紙・絶縁紙のスリット加工」をご覧ください。
粘着テープやラミネート積層材は、糊（粘着剤）のはみ出しや刃への付着が課題になります。切断時の糊はみ出しをいかに抑えるかが品質を左右します。こうした積層材の加工は「粘着テープ・ラミネート積層材のスリット加工」で解説します。
用途・業界別のスリット加工
同じ材料でも、使われる業界や最終用途によって、求められる品質基準や管理項目は変わります。
１．モーター・変圧器用絶縁材料
モーターや変圧器では、コイルを絶縁するための材料が使われます。絶縁材料のスリット加工では、幅精度に加えて、端面のバリや毛羽が絶縁性能に影響しないよう管理することが重要です。用途に応じた材料選定と加工の考え方は「モーター・変圧器用絶縁材料のスリット加工」で解説します。
２．FPC・TAB/COF等の電子材料
FPC（フレキシブルプリント基板）やTAB／COFといった電子材料は、微細で高い寸法精度が求められる分野です。わずかなバリや異物、幅のばらつきが製品不良に直結するため、加工環境と品質管理の両面で高い水準が要求されます。詳しくは「FPC・TAB/COF等の電子材料スリット加工」をご覧ください。
スリット加工を外注する際のポイント
自社に加工設備を持たない場合や、特殊な材料・小ロットに対応したい場合は、スリット加工を外注することになります。ここでは外注時の基本的な考え方を整理します。
１．外注先選定の視点
スリット加工の外注先を選ぶ際は、対応できる材料の幅と種類、要求する品質を満たせる設備・技術力、品質管理体制、試作や小ロットへの柔軟性などを総合的に見ることが大切です。価格だけで判断すると、端面品質や納期、トラブル時の対応で問題が生じることがあります。
外注先を比較検討するためのチェックリストは「スリット加工の外注先の選び方」にまとめています。
２．依頼・試作の流れと仕様の伝え方
スリット加工を依頼する際は、材料の種類・厚み・原反幅、仕上がりの幅と公差、コア径、巻長、数量、用途などの情報を正確に伝えることで、スムーズな見積り・試作につながります。仕様の伝え方が曖昧だと、認識のズレから手戻りが発生しやすくなります。依頼から試作までの具体的な流れと、仕様を伝える際のポイントは「スリット加工の依頼・試作の流れと仕様の伝え方」で解説します。
河村産業のスリット加工対応・強み
当社は三重県四日市市の本社工場を拠点に、千葉県君津市のかずさ工場、岐阜県大垣市の上石津工場で精密材料のスリット加工を手がけています。ポリイミドやPETなどの機能性フィルム、銅箔・アルミ箔・SUS箔といった金属箔、アラミド紙などの絶縁紙まで、多品種の材料に対応してきた実績があります。
特徴は、材料特性に応じた刃の選定・加工条件の作り込みと、多品種・小ロットへの柔軟な対応です。材料や用途ごとに要求される端面品質・幅精度が異なるなかで、後工程やご用途を踏まえた加工設計をご提案します。
品質管理の面では、材料の受け入れから加工・巻き取り・検査まで一貫した管理体制のもとで加工を行っています。「この材料は加工できるか」「この幅精度は出せるか」といったご相談は、材料・条件によって可否や最適な方法が変わりますので、まずは仕様をお知らせいただければ個別にご提案します。スリット加工の技術詳細はスリット加工技術のページもあわせてご覧ください。
まとめ
スリット加工は、広幅の原反を細幅のロールへ切り分ける加工であり、機械の構造、刃の選定、巻き取り方式、テンション管理、加工環境といった複数の要素が品質を左右します。扱う材料や用途によって勘所が異なるため、体系的な理解と、実務に即した加工設計の両方が求められます。
本記事では全体像を概観しましたが、個別のテーマはそれぞれの関連記事で詳しく解説しています。
- 仕組みをもっと知りたい方：スリッターの構造／スリット刃の種類／巻き取り方式
- 品質・トラブルでお困りの方：バリ・ダレ・カエリ対策／巻きズレ・蛇行・シワ
- 材料別に知りたい方：ポリイミド／金属箔／アラミド紙
- 発注をご検討の方：依頼・試作の流れ
具体的な材料や仕様が決まっている場合は、お問い合わせよりお気軽にご相談ください。材料・条件に応じて、最適な加工方法をご提案します。
